ADLINK PCI-8132 DAQ kártya

A National Instruments PCI-8132 adatgyűjtő kártyára vonatkozó specifikáció használt elem

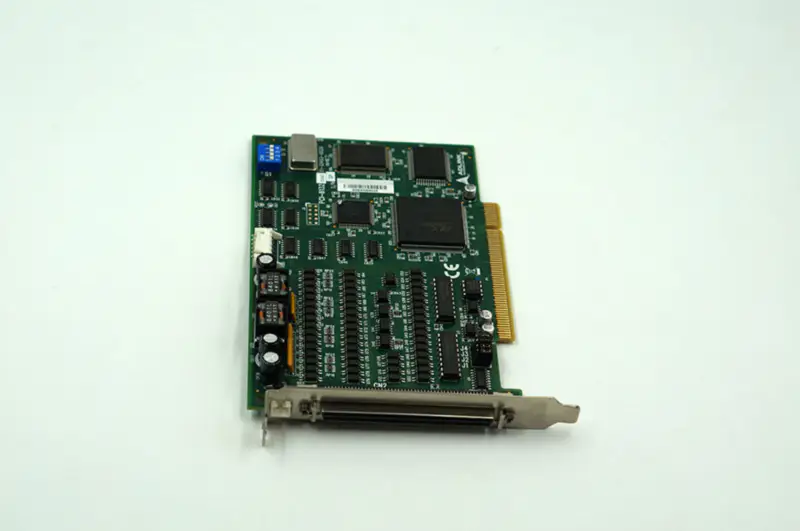

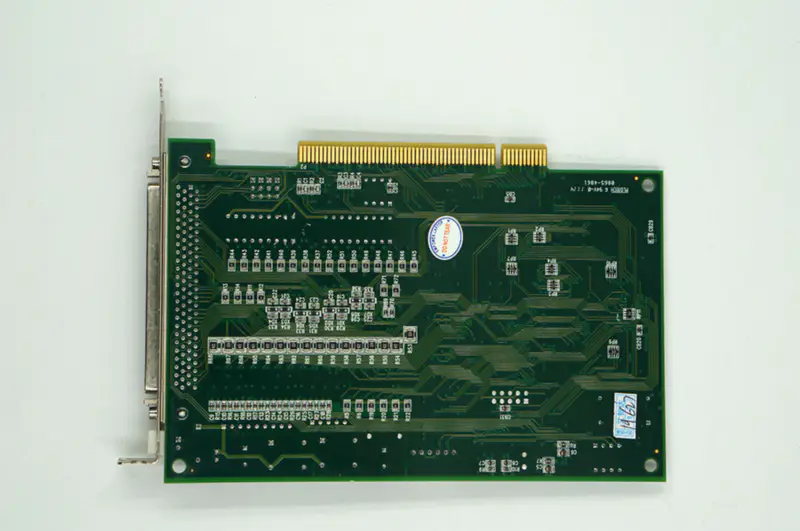

Termékképek a következő termékhez: ADLINK PCI-8132

Műszaki adatok

Márka: ADLINK
Modellszám: PCI-8132
Impulzus kimeneti opciók: OUT/DIR, CW/CCW
Tengelyek száma: 2
Pulzus kimeneti sebesség: Mpps programozható: 0,03 pps-tól 2,4 Mpps-ig
Impulzus parancs kimenet: CW/CCW
Max. Gyorsulási sebesség: Mpps2
Sebesség felbontás: 16 bites
Kódoló bemeneti sebesség: kábel: 2,4 MHz @ 3 M kábel
Kódoló számláló felbontása: 28 bites
Pozícionálási tartomány: -134,217,728 és +134,217,727 impulzus között (28 bites)
Max. Kártyák száma egy rendszerben: 12
Mozgás interfész I/O jelek
Pozíció reteszelés bemeneti pin: LTC (1 kHz folyamatos triggereléshez)
I/O Pin: Differenciális és 2500 VRMS optikailag szigetelt
Inkrementális kódoló jelek bemeneti pin: DIR/OUT, EA/EB
Kódoló index jel bemenet: EZ
Mechanikus végálláskapcsoló jelbemeneti pin: ±EL, ±SD és ORG
Szervomotor interfész I/O Pin: INP, ALM, ERC
Általános DO Pin: SVON
Általános DI Pin: RDY
Impulzusjel bemenet: PA és PB
Egyidejű indítás/leállítás jel I/O Pin: STA és STP
Általános célú I/O: 16-CH bemenet és 16-CH kimenet
Csatorna száma: 32-CH
Belépő szintű 2 tengelyes: Igen
Csomagolás: antisztatikus csomag
Feltétel: Tesztelt: Használt, Tesztelt
