A hibák elkerülése érdekében kérjük, hogy a megrendelés leadása előtt küldjön képeket a tábla mindkét oldaláról, köszönjük.
Az AIMB-501 REV:A1 alaplapnak két változata van: teljes verzió és egyszerűsített változat
AIMB-501G2-KSA1E AIMB-501 REV:A1 (teljes verzió)
AIMB-501L-KSA1E AIMB-501 REV:A1 (Egyszerűsített változat)
Az egyszerűsített változat két PCI-interfésszel kevesebb és egy hálózati porttal rendelkezik.

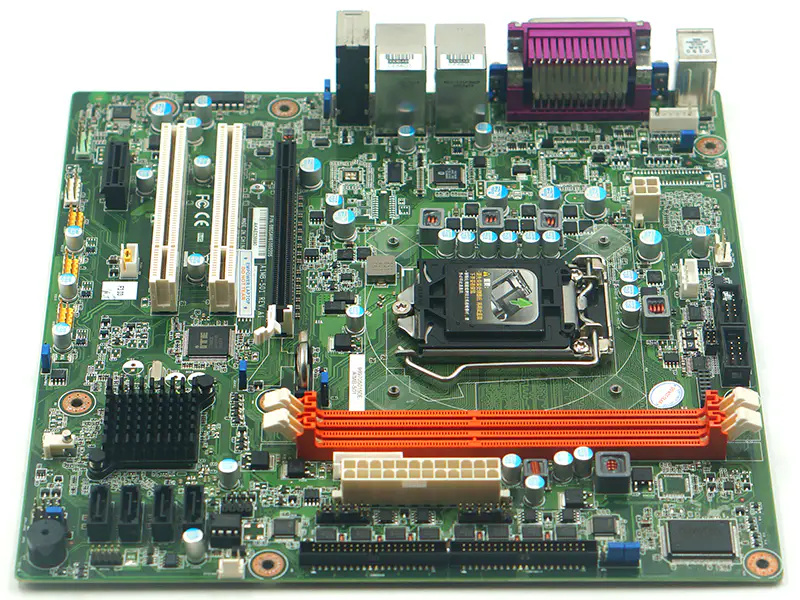

Képek az AIMB-501G2-KSA1E AIMB-501 REV:A1 készülékhez (teljes verzió)

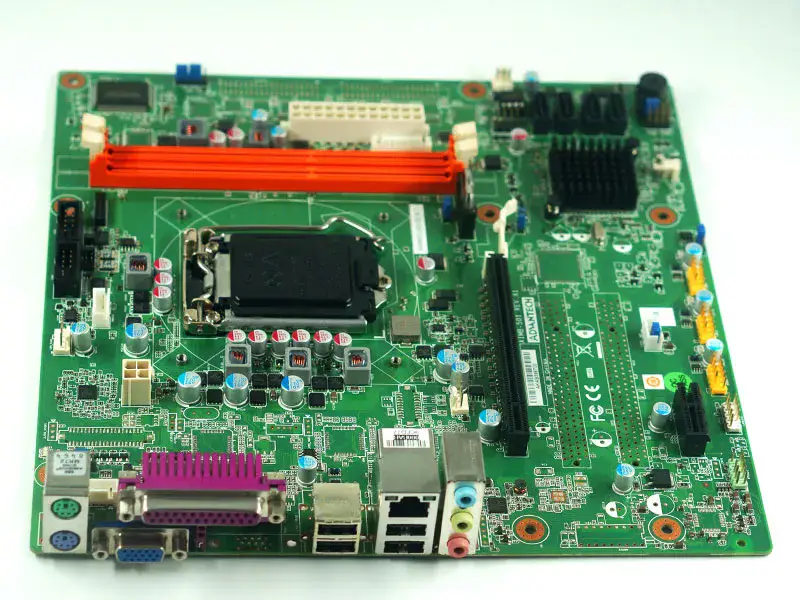

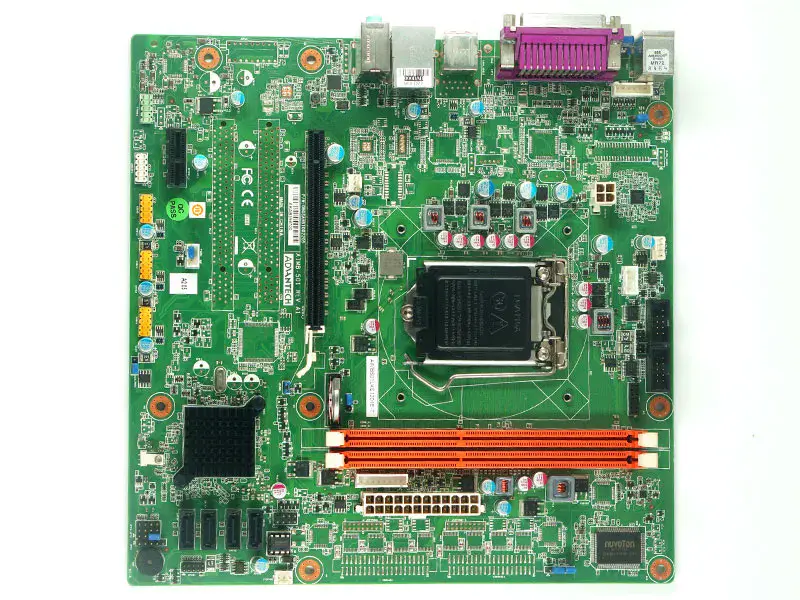

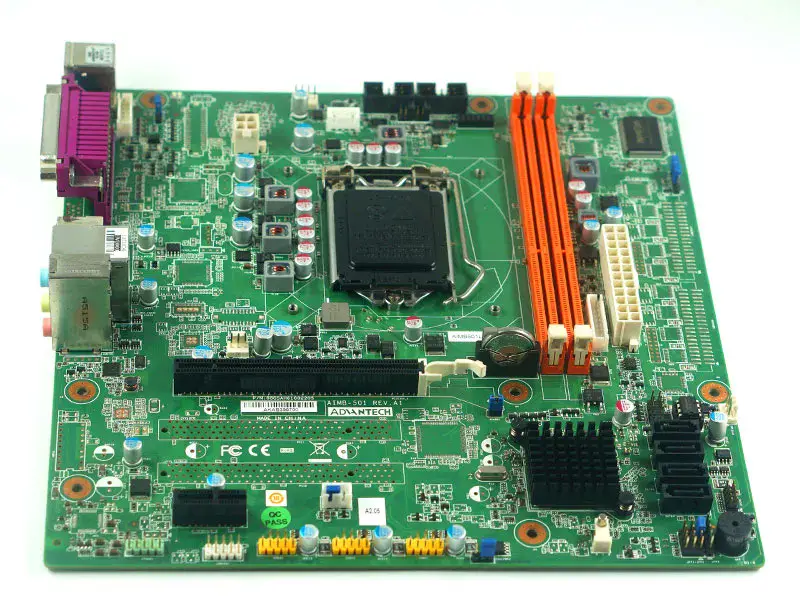

Képek az AIMB-501L-KSA1E AIMB-501 REV:A1 készülékhez (Egyszerűsített változat)
Alaplap specifikáció
Típus： Beágyazott ipari alaplap
Márkanév: Advantech
Modellszám: AIMB-501L-KSA1E
Származási hely: Tajvan, Kína
Vezérlő: Intel HD Graphics
DDI (HDMI/DVI/DisplayPort): (opcionális): DVI: 1920 x 1200 @ 60Hz (opcionális)
Grafikus motor： DirectX 10.1 és OpenGL 3.0 támogatás
Grafikus memória: legfeljebb 1 GB megosztott memória 2 GB vagy annál nagyobb rendszermemória telepítése esetén.
VGA: Legfeljebb 2048 x 1563 @ 60Hz
Formafaktor: ATX
COM port: 2 ( 1 x RS232, 1 x RS232/ 422/ 485)
GPIO: 8 bites GPIO
Billentyűzet: 1
LPT: 1
Intelligens ventilátor: 3
TPM: Opcionális
USB2.0: 10
ECC támogatás: Nem
Max. Kapacitás: 16 GB
Memória foglalat: 2 x 240 tűs DIMM
Memóriatechnológia: DDR3 1066/1333 MHz
Processzor BIOS: 64Mbit
Intel H61 PCH lapkakészlet
Magszám: 2 / 4
CPU： Intel i7-2600 / i5-2400 / i3-2120 / Pentium G850 / Celeron G540
CPU TDP: 95W/ 65W
Frekvencia: 2.5GHz ~ 3.4 GHz
L3 gyorsítótár： 2 ~ 8MB
SATA： 4 x SATAII (Max. adatátviteli sebesség 300 MB/s)
Operációs rendszer Linux： Igen
Operációs rendszer Microsoft Windows：Igen
Operációs rendszer SUSIAccess： Igen
Akkumulátor Lítium 3 V / 200 mAh
Csatlakozó： ATX24P
Energiafogyasztás (teljes terhelés)： 1,72A @ 5V / 1,02A @ 3,3V / 5,61A @ 12V / 0,27A @ 5Vsb / 0,16A @ -12V
Energiafogyasztás (üresjáratban)： 1,39A @ 5V / 0,96A @ 3,3V / 0,63A @ 12V / 0,16A @ 5Vsb / 0,15A @ -12V
Teljesítménytípus： ATX
Ethernet csatlakozó： RJ45 x 1
Ethernet vezérlő： GbE1: RTL8111-VL
Ethernet sebesség： 10/ 100/ 1000 Mbps
Audio interfész: HD Audio
Audio CODEC: Realtek ALC892, nagy felbontású hang (HD)
Audio csatlakozó: 2 (Line-in, Line out, Mic-in)
WatchDog időzítő: Igen
PCI Express x 1： 1
PCI Express x 16：1
Méret (mm)：244 x 244 mm
Súly：1.2 kg (2.64 lb), a teljes csomag súlya
Állapot: Használt, tesztelt
