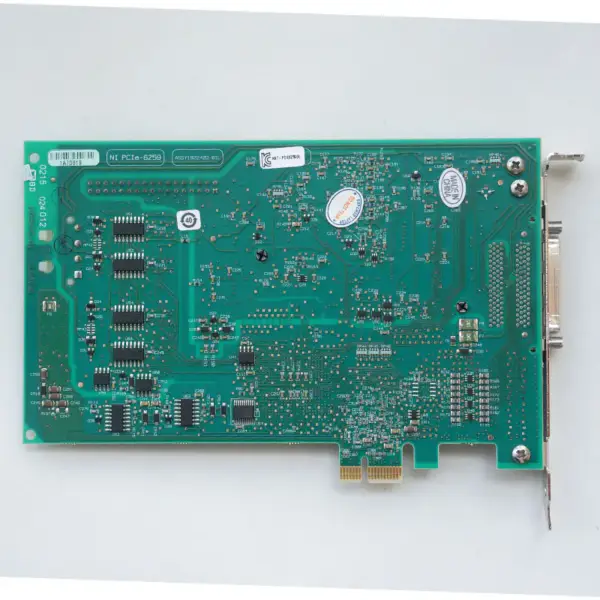

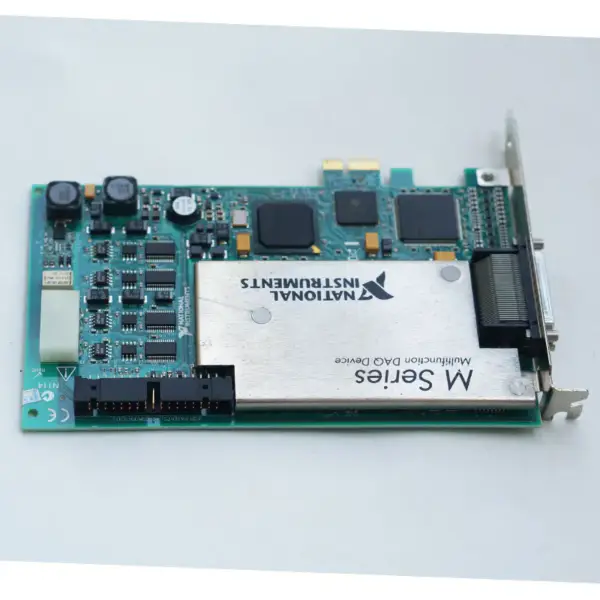

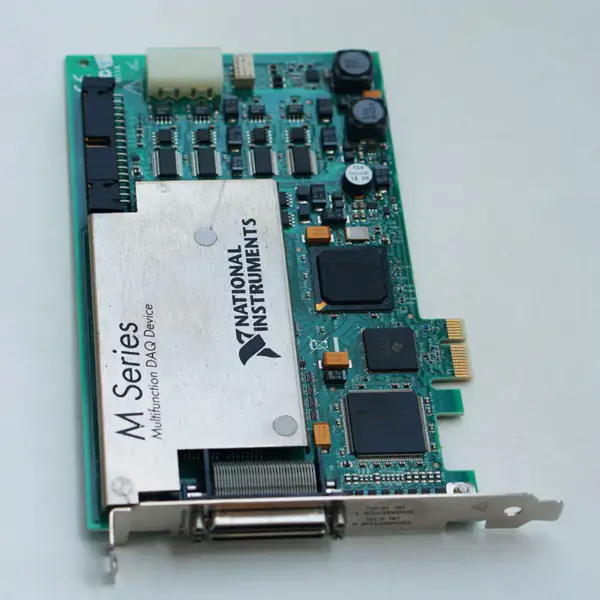

Termék képek
Műszaki adatok
Márka: NI
Modell:PCIe-6259
Csatornák száma: 16 differenciális vagy 32 szimpla végű
ADC felbontás: 16 bit
DNL: garantáltan nem hiányoznak kódok
Mintavételi sebesség
Maximum egycsatornás: 1,25 MS/s
Többcsatornás maximum (összesített): MS/s
Minimum: Nincs minimum
Időzítési felbontás: 50 ns
Időzítési pontosság: 50 ppm a mintavételi sebességhez képest
Bemeneti csatolás: DC
Bemeneti tartomány: ±0,1 V, ±0,2 V, ±0,5 V, ±1 V, ±2 V, ±5 V, ±10 V
Az analóg bemenetek maximális üzemi feszültsége (jel + közös mód): ±11 V AI GND
CMRR (DC-60 Hz): 100 dB
Bemeneti impedancia (készülék bekapcsolva)
AI+ az AI GND-hez >10 GΩ párhuzamosan 100 pF-fel
AI- az AI GND-hez >10 GΩ párhuzamosan 100 pF-fel
Bemeneti impedancia (kikapcsolt eszköz)
AI+ és AI GND között 820 Ω
AI- az AI GND-hez 820 Ω
Bemeneti impedancia
Kereszthallás (100 kHz-en)
szomszédos csatornák -75 dB
Nem szomszédos csatornák -95 dB
Kisjel-sávszélesség (-3 dB): 1,7 MHz
Bemeneti FIFO mérete: 4,095 minta
A lista memóriájának beolvasása: 4,095 bejegyzés
Adatátvitel
PCI/PCI Express/PXI/PXI Express: DMA (scatter-gather), megszakítások,
programozott I/O
USB: USB jelfolyam, programozott I/O
Túlfeszültség-védelem minden analóg bemeneti és érzékelőcsatornán
Eszköz ±25 V-on legfeljebb négy AI-tűhöz
Kikapcsolt eszköz ±15 V legfeljebb négy AI-tűhöz
Bemeneti áram túlfeszültség esetén: ±20 mA maximum/AI pin
Állapot:Használt
